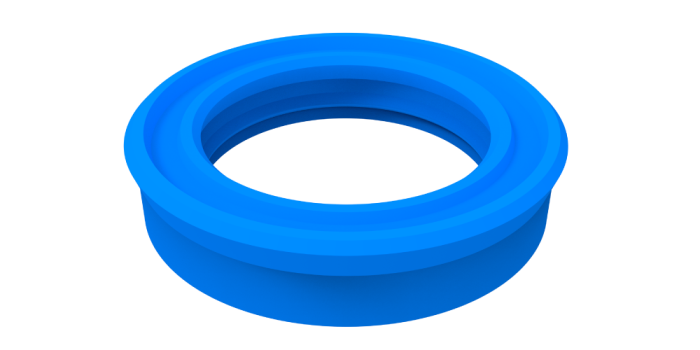

B163 PU – Boğaz Keçesi
B163 PU Boğaz Keçesi; hidrolik silindirlerde piston milinin gövdeden çıkış noktasında kullanılan, tek etkili poliüretan (PU) boğaz sızdırmazlık elemanıdır. Kısa havuz ölçüsüne ve ikinci bir dudak (lip) tasarımına sahip kesimli dudak yapısı sayesinde, hem iç kaçaklara karşı güvenilir sızdırmazlık sağlar hem de dış ortamdan gelebilecek kir ve partiküllerin sisteme girişini sınırlandırır. Yüksek basınç ve çevrimli çalışma koşullarında stabil performans sunmak üzere tasarlanmıştır.
| Malzeme |
PU |
|---|---|
| Basınç / Bar |
400 |
| Sıcaklık |
-35°C / +100°C |
| Hız |
0.5 |
Doğru Ürün Seçimi
Uygulamanıza uygun ölçü konusunda destek almak için bizimle iletişime geçebilirsiniz.
| BİSSAN NO |
d (f8) |
D (H10) |
H |
C |
|
| B163-006 | 6 | 14 | 5.8 | 4.5 |
| B163-008 | 8 | 16 | 5.8 | 4.5 |
| B163-010 | 10 | 18 | 5.8 | 4.5 |
| B163-019 PU | 19.05 | 23.8 | 3.96 | 3 |
| B163-010/1 | 10 | 16 | 4 | 3.5 |
| B163-012 | 12 | 19 | 5.7 | 4 |
| B163-012/1 | 12 | 20 | 5.8 | 4.5 |
| B163-014 | 14 | 22 | 5.8 | 4.5 |
| B163-015 | 15 | 21.5 | 4.2 | 3.5 |
| B163-016 | 16 | 24 | 5.8 | 4.5 |
| B163-016/1 | 16 | 22 | 4 | 3.5 |
| B163-018 | 18 | 26 | 5.8 | 4.5 |
| B163-018/1 | 18 | 26 | 8 | 4.5 |
| B163-018/2 | 18 | 25 | 5 | 4 |
| B163-020 | 20 | 27 | 5.8 | 4 |
| B163-020/1 | 20 | 28 | 5.8 | 4.5 |
| B163-020/2 | 20 | 30 | 7 | 5.5 |
| B163-022 | 22 | 28 | 4.5 | 3.5 |
| B163-022/1 | 22 | 30 | 5.8 | 4.5 |
| B163-022/2 | 22 | 30 | 7 | 4.5 |
| B163-022/3 | 22 | 32 | 8 | 5.5 |
| B163-022/5 | 22.22 | 28.57 | 6.35 | 3.5 |
| B163-022/6 | 22.23 | 28.58 | 3.18 | 3.5 |
| B163-022/7 PU | 22.23 | 28.58 | 4.75 | 3.5 |
| B163-024 | 24.5 | 30 | 4.5 | 3.5 |
| B163-025 | 25 | 33 | 5.8 | 4.5 |
| B163-025/1 | 25 | 33 | 7 | 4.5 |
| B163-025/2 | 25 | 35 | 7 | 5.5 |
| B163-025/3 | 25 | 35 | 10 | 5.5 |
| B163-025/4 | 25 | 35 | 8 | 5.5 |
| B163-025/7 PU | 25.4 | 31.75 | 4.75 | 3.5 |
| B163-026 PU | 26.98 | 33.07 | 4.75 | 3.5 |
| B163-028 | 28 | 38 | 5.8 | 5.5 |
| B163-028/1 | 28 | 38 | 7 | 5.5 |
| B163-028/2 | 28 | 36 | 6.3 | 4.5 |
| B163-028/3 | 28 | 36 | 5.8 | 4.5 |
| B163-028/4 | 28 | 34 | 3.4 | 3.5 |
| B163-028/5 | 28 | 36 | 5 | 4.5 |
| B163-028/7 PU | 28.58 | 34.72 | 4.75 | 3.5 |
| B163-030 | 30 | 38 | 5.8 | 4.5 |
| B163-030/1 | 30 | 38 | 8 | 4.5 |
| B163-030/2 | 30 | 36 | 6 | 3.5 |
| B163-030/3 | 30 | 40 | 6.5 | 5.5 |
| B163-030/4 | 30 | 40 | 10 | 5.5 |
| B163-030/5 | 30 | 40 | 7 | 5.5 |
| B163-030/6 | 30 | 38 | 7 | 4.5 |
| B163-031 | 31.75 | 38.1 | 6.35 | 3.5 |
| B163-031/1 | 31.75 | 41.27 | 6.35 | 5.5 |
| B163-031/3 PU | 31.75 | 37.85 | 5 | 3.5 |
| B163-031/4 PU | 31.75 | 41.28 | 9.53 | 5.5 |
| B163-032 | 32 | 40 | 8 | 4.5 |
| B163-032/1 | 32 | 42 | 7 | 5.5 |
| B163-032/2 | 32 | 40 | 7 | 4.5 |
| B163-032/3 | 32 | 40 | 6.5 | 4.5 |
| B163-032/4 | 32 | 42 | 8 | 5.5 |
| B163-034 | 34 | 50 | 10 | 6 |
| B163-034/1 | 34.93 | 44.45 | 7.92 | 5.5 |
| B163-034/3 PU | 34.93 | 41.02 | 5 | 3.5 |
| B163-034/4 PU | 34.93 | 44.45 | 9.53 | 5.5 |
| B163-035 | 35 | 43 | 5.8 | 4.5 |
| B163-035/1 | 35 | 43 | 8 | 4.5 |
| B163-035/2 | 35 | 45 | 10 | 5.5 |
| B163-035/3 | 35 | 50 | 10 | 6 |
| B163-035/4 | 35 | 45 | 7 | 5.5 |
| B163-036 | 36 | 44 | 5.8 | 4.5 |
| B163-036/1 | 36 | 44 | 8 | 4.5 |
| B163-037 | 37 | 47 | 10 | 5.5 |
| B163-038 | 38 | 50 | 8.5 | 5.5 |
| B163-038/1 | 38.1 | 47.62 | 7.92 | 5.5 |
| B163-038/2 | 38.1 | 47.62 | 6.35 | 5.5 |
| B163-038/3 PU | 38.1 | 44.2 | 4.75 | 3.5 |
| B163-038/4 PU | 38.1 | 47.63 | 7.49 | 5.5 |
| B163-038/5 PU | 38.1 | 47.63 | 9.53 | 5.5 |
| B163-040 | 40 | 48 | 5.8 | 4.5 |
| B163-040/1 | 40 | 48 | 8 | 4.5 |
| B163-040/2 | 40 | 50 | 7 | 5.5 |
| B163-040/3 | 40 | 50 | 10 | 5.5 |
| B163-040/4 | 40 | 55 | 10 | 6 |
| B163-040/5 | 40 | 60 | 10 | 6.5 |
| B163-040/6 | 40 | 50 | 8 | 5.5 |
| B163-040/7 | 40 | 48 | 6 | 4.5 |
| B163-042 | 42 | 50 | 6 | 4.5 |
| B163-042/1 | 42 | 52 | 8 | 5.5 |
| B163-044 | 44.45 | 53.97 | 7.92 | 5.5 |
| B163-044/1 PU | 44.45 | 53.8 | 7.19 | 5.5 |
| B163-045 | 45 | 53 | 5.8 | 4.5 |
| B163-045/1 | 45 | 55 | 5.8 | 5.5 |
| B163-045/2 | 45 | 55 | 7 | 5.5 |
| B163-045/3 | 45 | 55 | 10 | 5.5 |
| B163-045/4 | 45 | 52 | 12 | 4 |
| B163-045/5 | 45 | 53 | 8 | 4.5 |
| B163-045/6 | 45 | 53 | 6.3 | 4.5 |
| B163-046 | 46 | 54 | 8 | 4.5 |
| B163-047 PU | 47.63 | 57.05 | 7.14 | 5.5 |
| B163-048 | 48 | 60 | 6 | 5.5 |
| B163-050 | 50 | 58 | 8 | 4.5 |
| B163-050/1 | 50 | 60 | 7 | 5.5 |
| B163-050/2 | 50 | 60 | 9 | 5.5 |
| B163-050/3 | 50 | 60 | 10 | 5.5 |
| B163-050/4 | 50 | 65 | 10 | 6 |
| B163-050/5 | 50 | 70 | 13.5 | 6.5 |
| B163-050/6 | 50.8 | 60.32 | 7.92 | 5.5 |
| B163-050/7 | 50.8 | 63.5 | 6.35 | 5.5 |
| B163-050/8 | 50 | 63 | 9 | 5.5 |
| B163-050/9 | 50 | 63 | 10 | 5.5 |
| B163-050/10 PU | 50.8 | 60.2 | 7.14 | 5.5 |
| B163-055 | 55 | 63 | 8 | 4.5 |
| B163-055/1 | 55 | 65 | 10 | 5.5 |
| B163-055/2 | 55 | 65 | 12 | 5.5 |
| B163-055/3 | 55 | 65 | 8 | 5.5 |
| B163-055/4 | 55 | 65 | 7 | 5.5 |
| B163-056 | 56 | 66 | 6.5 | 5.5 |
| B163-056/1 | 56 | 71 | 11.5 | 6 |
| B163-056/2 | 56 | 64 | 8 | 4.5 |
| B163-057 | 57.15 | 66.67 | 9.52 | 5.5 |
| B163-057/1 | 57.15 | 66.68 | 8.51 | 5.5 |
| B163-060 | 60 | 68 | 8 | 4.5 |
| B163-060/1 | 60 | 70 | 7.5 | 5.5 |
| B163-060/2 | 60 | 70 | 10 | 5.5 |
| B163-060/3 | 60 | 70 | 11.5 | 5.5 |
| B163-060/4 | 60 | 72 | 9 | 5.5 |
| B163-060/5 | 60 | 68 | 12 | 4.5 |
| B163-060/6 | 60 | 70 | 7 | 5.5 |
| B163-060/7 | 60 | 68 | 7 | 4.5 |
| B163-060/8 | 60 | 68 | 6.3 | 4.5 |
| B163-061 | 61 | 69 | 8 | 4.5 |
| B163-063 | 63 | 71 | 8 | 4.5 |
| B163-063/1 | 63.5 | 73.02 | 9.52 | 5.5 |
| B163-063/2 | 63 | 75 | 8.6 | 5.5 |
| B163-063/3 PU | 63.5 | 72.92 | 7.14 | 5.5 |
| B163-065 | 65 | 73 | 8 | 4.5 |
| B163-065/1 | 65 | 75 | 12.5 | 5.5 |
| B163-068 | 68 | 76 | 8 | 4.5 |
| B163-069 | 69.85 | 79.38 | 9.52 | 5.5 |
| B163-070 | 70 | 78 | 8 | 4.5 |
| B163-070/1 | 70 | 80 | 12 | 5.5 |
| B163-070/2 | 70 | 85 | 11.5 | 6 |
| B163-070/3 | 70 | 82 | 9 | 5.5 |
| B163-070/4 | 70 | 80 | 6.5 | 5.5 |
| B163-070/5 | 70 | 80 | 7 | 5.5 |
| B163-074 | 74 | 82 | 8 | 4.5 |
| B163-075 | 75 | 83 | 8 | 4.5 |
| B163-075/1 | 75 | 85 | 8 | 5.5 |
| B163-075/2 | 75 | 85 | 7 | 5.5 |
| B163-075/3 | 75 | 83 | 6.5 | 4.5 |
| B163-075/4 | 75 | 83 | 6.3 | 4.5 |
| B163-076 | 76 | 84 | 8 | 4.5 |
| B163-076/1 | 76.2 | 85.72 | 9.52 | 5.5 |
| B163-078 | 78 | 86 | 12 | 4.5 |
| B163-080 | 80 | 88 | 8 | 4.5 |
| B163-080/1 | 80 | 90 | 10 | 5.5 |
| B163-080/2 | 80 | 90 | 12 | 5.5 |
| B163-080/3 | 80 | 95 | 11.5 | 6 |
| B163-080/4 | 80 | 96 | 9.5 | 6 |
| B163-080/5 | 80 | 92 | 9 | 5.5 |
| B163-085 | 85 | 93 | 8 | 4.5 |
| B163-085/1 | 85 | 95 | 12 | 5.5 |
| B163-086 | 86 | 101 | 12 | 6 |
| B163-088 | 88 | 96 | 8 | 4.5 |
| B163-088/1 | 88.9 | 101.6 | 9.52 | 5.5 |
| B163-090 | 90 | 98 | 8 | 4.5 |
| B163-090/1 | 90 | 102 | 9 | 5.5 |
| B163-090/2 | 90 | 105 | 11.5 | 6 |
| B163-090/3 | 90 | 110 | 14 | 6.5 |
| B163-090/4 | 90 | 98 | 6.5 | 4.5 |
| B163-091 | 91 | 99 | 8 | 4.5 |
| B163-092 | 92 | 100 | 6.3 | 4.5 |
| B163-095 | 95 | 103 | 8 | 4.5 |
| B163-095/1 | 95 | 105 | 8 | 5.5 |
| B163-097 | 97 | 105 | 13 | 4.5 |
| B163-097/1 | 97 | 105 | 12 | 4.5 |
| B163-100 | 100 | 108 | 11.5 | 4.5 |
| B163-100/1 | 100 | 115 | 12 | 6 |
| B163-100/2 | 100 | 120 | 15 | 6.5 |
| B163-100/3 | 100 | 108 | 8 | 4.5 |
| B163-101 | 101.6 | 114.3 | 9.52 | 5.5 |
| B163-104 | 104 | 112 | 8 | 4.5 |
| B163-105 | 105 | 113 | 8 | 5.5 |
| B163-106 | 106 | 116 | 8 | 4.5 |
| B163-107 | 107 | 115 | 8 | 4.5 |
| B163-108 | 108 | 116 | 8 | 6.5 |
| B163-110 | 110 | 130 | 15 | 6 |
| B163-110/1 | 110 | 125 | 9.5 | 6 |
| B163-112 | 112 | 127 | 12 | 4.5 |
| B163-114 | 114.3 | 127 | 9.53 | 5.5 |
| B163-115 | 115 | 123 | 8 | 5.5 |
| B163-115/1 | 115 | 125 | 8 | 5 |
| B163-115/2 | 115 | 124 | 15 | 4.5 |
| B163-115/3 | 115 | 123 | 11.5 | 4.5 |
| B163-118 | 118 | 126 | 13 | 4.5 |
| B163-120 | 120 | 128 | 11.5 | 6 |
| B163-120/1 | 120 | 135 | 15 | 3.5 |
| B163-122 | 122 | 128 | 8 | 6.5 |
| B163-125 | 125 | 145 | 15 | 4.5 |
| B163-126 | 126 | 134 | 8 | 4.5 |
| B163-135 | 135 | 143 | 11.5 | 5.5 |
| B163-135/1 | 135 | 145 | 8 | 3.5 |
| B163-139 | 139.7 | 152.4 | 9.53 | 5.5 |
| B163-142 | 142 | 148 | 8 | 4.5 |
| B163-145 | 145 | 153 | 8 | 4.5 |
| B163-155 | 155 | 163 | 11.5 | 6 |
| B163-155/1 | 155 | 170 | 11.5 | 5.5 |
| B163-160 | 160 | 170 | 8 | 4.5 |
| B163-165 | 165 | 173 | 8 | 5.5 |
| B163-166 | 166 | 176 | 12 | 4.5 |
| B163-171 | 171.45 | 184.15 | 9.53 | 5.5 |
| B163-175 | 175 | 183 | 11.5 | 5.5 |
| B163-180 | 180 | 190 | 11 | 5.5 |
| B163-185 | 185 | 195 | 8 | 5.5 |
| B163-208 | 208 | 218 | 8 | 5.5 |
| B163-210 | 210 | 220 | 11 | 5.5 |
| B163-212 | 212 | 223 | 8 | 5.5 |
| B163-220 | 220 | 230 | 11.5 | 5.5 |
AVANTAJLARI
- Poliüretan malzeme ile yüksek aşınma ve yırtılma dayanımı, uzun servis ömrü
- Yüksek ve düşük basınçlarda etkin sızdırmazlık sağlayan özel kanal ve dudak geometrisi
- İkinci dudak sayesinde ana sızdırmazlık dudağına gelebilecek kir, toz ve partikülleri engelleyen tasarım
- Kısa havuz ölçüsü ile küçük kanal boyutlarına uygun kompakt çözüm
- Kapalı kanala kolay montaj imkânı ve bakım sırasında pratik değişim
- Eksenel yüklerin ve titreşimin bulunduğu teleskobik sistemlere uygun, stabil çalışma karakteristiği
KULLANIM ALANLARI
- Araç üstü hidrolik sistemler (damper, vinç, kaldırma platformu vb.)
- Endüstriyel hidrolik silindirler
- Teleskobik silindir uygulamaları
- İnşaat ve iş makineleri hidrolik sistemleri
- Tarım makineleri ve mobil hidrolik ekipmanlar
- Dış etkenlerin (kir, toz, nem) yoğun olduğu ağır hizmet çalışma koşulları
