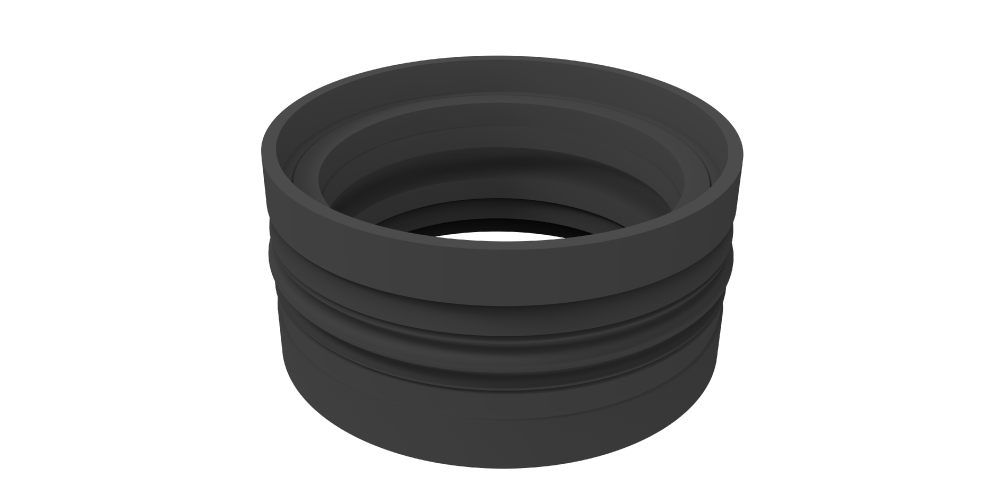

B136 – Kompakt Piston Seti
B136 – Kompakt Piston Seti - Görsel 2

B136 – Kompakt Piston Seti

B136 Kompakt Piston Seti; hidrolik silindirlerde piston üzerinde kullanılan, tek parça yapıda kompakt bir sızdırmazlık çözümüdür. Az yer kaplayan tasarımıyla güvenilir sızdırmazlık sağlar.

Datasheet

Malzeme

NBR

,

POM

,

TPE
Basınç / Bar

400
Sıcaklık

-30°C / +100°C
Hız

0.5

Doğru Ürün Seçimi

Uygulamanıza uygun ölçü konusunda destek almak için bizimle iletişime geçebilirsiniz.

Teknik Destek Talep Et
BISSAN NO D (H8) d (h9) L (+0.2/-0) ds (h8) d1 (±0.1) L1 (+0.2/-0) C
B136 025-016 25 16 13.5 22 24 2.1 4
B136 030-021 30 21 13.5 27 29 2.1 4
B136 032-022 32 22 16.4 28.5 30.5 6.35 4
B136 032-024 32 24 15.5 28 31 3.1 4
B136 035-025 35 25 16.4 31.4 33.5 6.35 4
B136 X 040-024 40 24 18.4 35.4 38.5 6.35 5
B136 X 040-030 40 30 16.4 35.4 38.5 6.35 4
B136 040-030/1 40 30 12.5 37 39 4 4
B136 040-032 40 32 15.5 36 39.4 3.2 4
B136 040-032/1 40 32 10 37 39 4 4
B136 044.45-028.57 44.45 28.57 19.05 39.85 43.12 6.35 5
B136 045-029 45 29 18.4 40.4 43.5 6.35 5
B136 045-035 45 35 16.4 40.4 43.5 6.35 4
B136 X 050-034 50 34 20.5 46 49 3.1 5
B136 X 050-034/1 50 34 18.4 45.41 48.66 6.35 5
B136 050-038 50 38 20.5 46 49.4 4.2 4
B136 050.8-034.92 50.8 34.92 19.05 46.23 49.48 6.35 5
B136 X 055-039 55 39 20.5 51 54 3.1 5
B136 055-039/1 55 39 18.4 50.37 53.65 6.35 5
B136 055-045 55 45 12.5 52 54 4 4
B136 X 060-044 60 44 20.5 56 59 3.1 5
B136 X 060-044/1 60 44 18.4 55.39 58.65 6.35 5
B136 060-048 60 48 20.5 56 59.4 4.2 4
B136 060.32-044.45 60.32 44.45 19.05 55.72 58.98 6.35 5
B136 063-047 63 47 20.5 59 62 3.1 5
B136 X 063-047/1 63 47 18.4 58.39 61.63 6.35 5
B136 063-047/2 63 47 19.4 58.4 61.5 6.35 5
B136 063-051 63 51 20.5 59 62.4 4.2 4
B136 063-053 63 53 12.5 60 62 4 4
B136 065-049 65 49 20.5 61 64 3.1 5
B136 X 065-050 65 50 18.4 60.41 63.64 6.35 5
B136 066.67-050.80 66.67 50.8 19.05 62.1 65.27 6.35 5
B136 X 070-050 70 50 22.4 64.18 68.34 6.35 6
B136 070-054 70 54 20.5 66 69 3.1 5
B136 070-058 70 58 20.5 66 69.4 4.2 5
B136 X 075-055 75 55 22.4 69.2 73.3 6.35 6
B136 075-059 75 59 20.5 71 74 3.1 5
B136 X 080-060 80 60 22.4 74.15 78.3 6.35 6
B136 080-060/2 80 60 25 75 78 6.35 6
B136 080-062 80 62 22.5 76 79 3.6 5
B136 080-066 80 66 22.4 76 79.4 5.2 5
B136 085-065 85 65 22.4 79.15 83.3 6.35 6
B136 X 090-070 90 70 22.4 84.15 88.3 6.35 6
B136 090-072/1 90 72 22.5 86 89 3.6 6
B136 090-075 90 75 20 86 88.5 5 5
B136 090-076 90 76 22.4 86 89.4 5.2 5
B136 X 095-075 95 75 22.4 89.15 93.31 6.35 6
B136 095-081 95 81 22.4 91 94.4 5.2 5
B136 X 100-075 100 75 22.4 93.13 98 6.35 6
B136 100-086 100 86 22.4 96 99.4 5.2 5
B136 105-080 105 80 22.4 98.1 103 6.5 6
B136 105-080/1 105 80 22.4 98.1 103 6.35 6
B136 X 110-085 110 85 22.4 103.1 108 6.35 6
B136 110-085/1 110 85 25.4 103.1 108 6.35 6
B136 110-092 110 92 22.4 106 109 3.6 5
B136 110-096 110 96 22.4 106 109.4 5.2 5
B136 X 115-090 115 90 22.4 108.1 113.02 6.35 6
B136 115-101 115 101 22.4 111 114.4 5.2 5
B136 X 120-095 120 95 22.4 113.1 118 6.35 6
B136 120-106 120 106 22.4 116 119.4 5.2 5
B136 X 125-100 125 100 25.4 118.1 123 6.35 6
B136 125-108 125 108 26.5 121 124.4 7.2 6
B136 130-105 130 105 25.4 123.1 128 6.35 6
B136 130-105/1 130 105 25.4 123.1 128 9.52 6
B136 X 130-105/2 130 105 25.4 122.6 127.5 9.52 6
B136 135-110 135 110 25.4 127.6 132.5 9.52 6
B136 135-110/1 135 110 25.4 128.1 133 6.35 6
B136 140-115 140 115 25.4 132.6 137.5 6.35 6
B136 140-115/2 140 115 25.4 133 138 6.35 6
B136 140-115/1 140 115 25.4 132.6 137.5 9.52 6
B136 X 140-118 140 118 26.5 136 139 5.1 6
B136 140-123 140 123 26.5 136 139.4 7.2 6
B136 150-125 150 125 25.4 142.6 147.5 9.5 6
B136 X 150-128 150 128 26.5 146 149 5.1 6
B136 150-133 150 133 26.5 146 149.4 7.2 5
B136 155-130/1 155 130 25.4 147.6 152.5 9.52 6
B136 X 160-130 160 130 25.4 153 157.5 6.35 7
B136 160-130/1 160 130 25.4 152.6 157.5 9.52 7
B136 160-135 160 135 25.4 152.6 157.5 9.52 6
B136 160-143 160 143 26.5 156 159.4 7.2 5
B136 165-140 165 140 25.4 157.6 162.5 9.52 6
B136 X 165-143 165 143 26.5 161 163.5 5.25 4
B136 170-145 170 145 25.4 161.72 167.1 12.7 6
B136 170-148 170 148 26.5 166 169 5.1 6
B136 180-150 180 150 35.4 172.95 177.87 6.35 7
B136 X 180-155 180 155 25.4 171.72 177.1 12.7 6
B136 X 180-158 180 158 26.5 176 179 5.1 6
B136 180-163 180 163 26.5 176 179.4 7.2 5
B136 X 190-165 190 165 25.4 181.72 187.05 12.7 6
B136 200-170 200 170 35.4 193 198 6.35 7
B136 X 200-175 200 175 31.5 196 199 6.6 6
B136 200-175/1 200 175 25.4 191.62 197 12.7 6
B136 200-180 200 180 31.5 196 199.4 9.2 6
B136 X 210-185 210 185 25.4 201.62 207 12.7 6
B136 X 220-195 220 195 25.4 211.62 217 12.7 6
B136 220-200 220 200 31.5 216 219.4 9.2 6
B136 X 230-205 230 205 25.4 221.62 227 12.7 6
B136 240-215 240 215 25.4 231.62 237 12.7 6
B136 X 250-225 250 225 25.4 241.62 247 12.7 6
B136 250-230 250 230 31.5 246 249.4 9.2 6
Tümünü Gör

AVANTAJLARI

  • Tek parça kompakt yapı ile az kanal derinliği gereksinimi

  • Piston üzerinde kolay ve hızlı montaj imkânı

  • Statik ve dinamik koşullarda yüksek sızdırmazlık performansı

  • Düşük sürtünme karakteristiği ile akıcı piston hareketi

  • Aşınmaya dayanıklı yapı sayesinde uzun servis ömrü

  • Kompakt tasarımı ile modern silindir dizaynlarına uyum

KULLANIM ALANLARI

  • Hidrolik silindir piston uygulamaları

  • Endüstriyel hidrolik silindirler

  • Mobil hidrolik sistemler (vinç, platform, iş makineleri)

  • Tarım makineleri hidrolik uygulamaları

  • Sınırlı montaj alanına sahip hidrolik sistemler
