B135 – Kompakt Piston Keçesi
B135 – Kompakt Piston Keçesi - Görsel 2

B135 – Kompakt Piston Keçesi

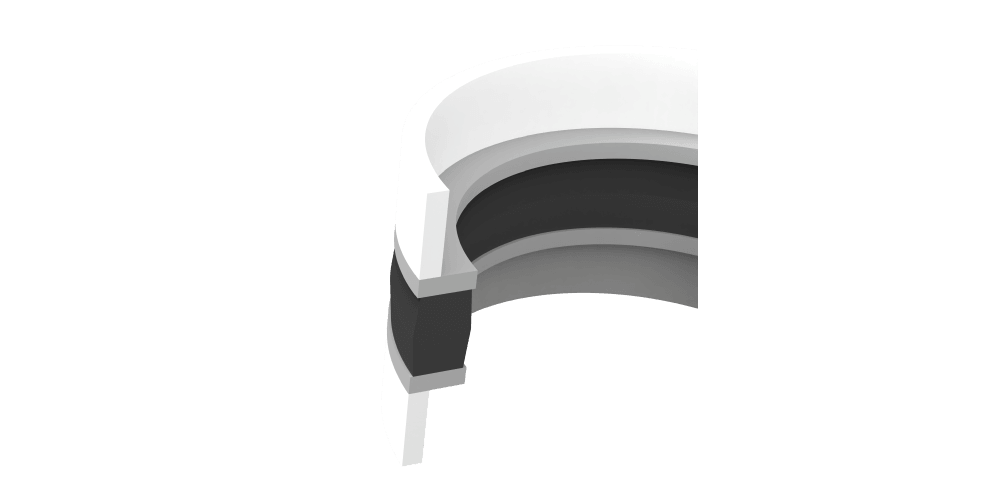

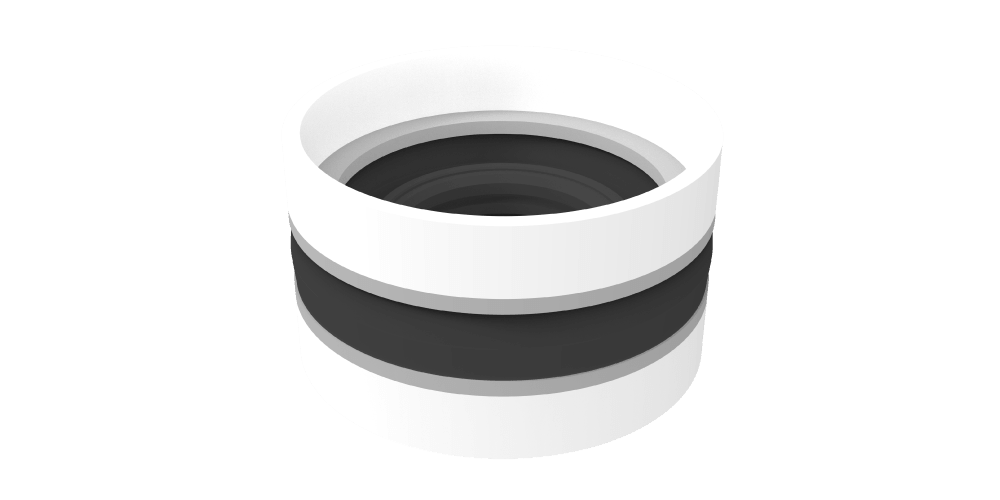

B135 Kompakt Piston Keçesi; elastomer sızdırmazlık ringi, iki adet destek ringi ve iki adet yataklama ringinden oluşan, beş parçalı çift etkili kompakt piston sızdırmazlık setidir. Hidrolik silindir pistonlarında sızdırmazlık ve yönlendirmeyi birlikte sağlar.

Datasheet

Malzeme

NBR

,

POM

,

TPE
Basınç / Bar

500
Sıcaklık

-30°C / +100°C
Hız

0.5

Doğru Ürün Seçimi

Uygulamanıza uygun ölçü konusunda destek almak için bizimle iletişime geçebilirsiniz.

Teknik Destek Talep Et
BISSAN NO D (H8) d (h9) L (+0.2/-0) ds (h8) d1 (±0.1) L1 (+0.2/-0) C
B135 028.57-019.05 28.57 19.05 11.1 23.8 27.05 6.35 2.5
B135 031.75-022.22 31.75 22.22 11.1 26.97 30.22 6.35 2.5
B135 034.92-025.4 34.92 25.4 11.1 30.15 33.4 6.35 2.5
B135 038.1-028.57 38.1 28.57 11.1 33.55 36.57 6.35 2.5
B135 038.1-028.57/1 38.1 28.57 11.1 33.32 36.57 9.52 2.5
B135 041.27-031.75 41.27 31.75 11.1 36.47 39.75 9.52 2.5
B135 044.45-034.92 44.45 34.92 11.1 39.65 42.92 9.52 2.5
B135 047.62-038.1 47.62 38.1 11.1 42.82 46.1 9.52 2.5
B135 050.8-038.1 50.8 38.1 14.52 46.25 49.28 6.35 3.5
B135 050.8-038.1/1 50.8 38.1 14.52 46 49.28 9.52 3.5
B135 057.15-044.45 57.15 44.45 14.52 52.35 55.63 9.52 3.5
B135 063.5-050.8 63.5 50.8 14.52 58.95 61.98 6.35 3.5
B135 063.5-050.8/1 63.5 50.8 14.52 58.7 61.98 9.52 3.5
B135 069.85-057.15 69.75 57.15 14.52 65 68.33 9.52 3.5
B135 076.1-063.5 76.2 63.5 14.52 70.46 74.68 6.35 3.5
B135 076.1-063.5/1 76.2 63.5 14.52 71.35 74.68 9.52 3.5
B135 082.55-069.85 82.55 69.85 14.52 77.7 81.03 9.52 3.5
B135 088.9-076.2 88.9 76.2 14.52 83.16 87.38 6.35 3.5
B135 088.9-076.2/1 88.9 76.2 14.52 84.05 87.38 9.52 3.5
B135 095.25-082.55 95.25 82.55 14.52 88.67 93.22 12.7 3.5
B135 101.6-082.55 101.6 82.55 19.43 95.83 99.57 6.35 5
B135 101.6-082.55/1 101.6 82.55 19.43 95.07 99.57 12.7 5
B135 107.95-088.9 107.95 88.9 19.43 101.42 105.92 12.7 5
B135 114.3-095.25 114.3 95.25 19.43 107.72 112.27 12.7 5
B135 120.65-101.6 120.65 101.6 19.43 114.07 118.68 12.7 5
B135 127-107.95 127 107.95 19.43 120.42 124.97 12.7 5
B135 139.7-120.65 139.7 120.65 19.43 133.12 137.67 12.7 5
B135 152.4-133.35 152.4 133.35 19.43 145.82 150.37 12.7 5
B135 177.8-158.75 177.8 158.75 19.43 171.22 175.77 12.7 5
B135 203.2-184.15 203.2 184.15 19.43 196.62 201.17 12.7 5
Tümünü Gör

AVANTAJLARI

  • Kompakt tasarım ile sızdırmazlık + yataklama fonksiyonunu tek sette sunar
  • Destek ringleri sayesinde ekstrüzyona/akmaya karşı yüksek dayanım ve stabil çalışma
  • Özel profilli yataklama ringleri ile yan yükleri absorbe ederek pistonun stabil hareketini destekler
  • Basit kanal tasarımına uygun yapı ile tek parça piston tasarımını kolaylaştırır
  • Kolay montaj ve bakım süreçlerinde pratik uygulama

KULLANIM ALANLARI

  • Standart endüstriyel hidrolik silindirler
  • Mobil hidrolik uygulamalar (iş makineleri, kaldırma sistemleri vb.)
  • Endüstriyel hidrolik pres ve silindir sistemleri
  • Yan yüklerin oluşabildiği piston uygulamaları (yataklama ihtiyacı olan sistemler)
