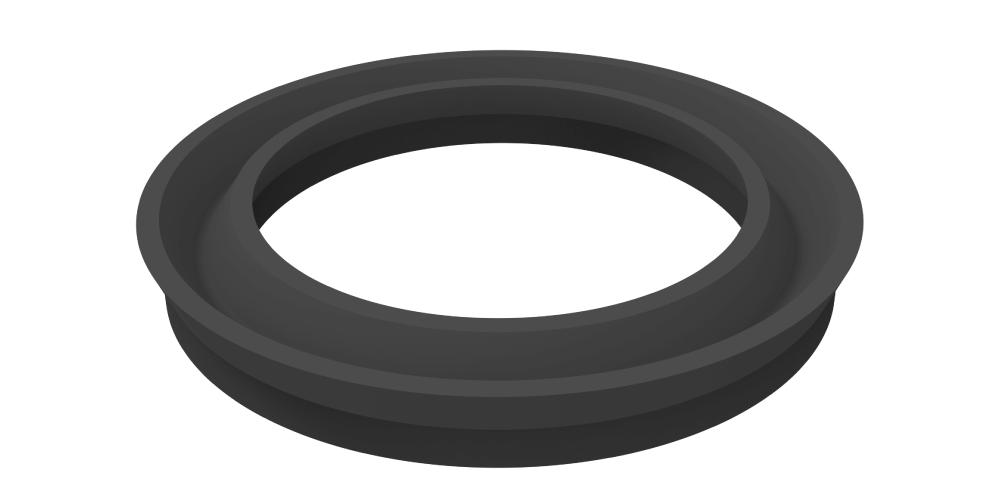

B124 – Piston Boğaz Keçesi - Görsel 1

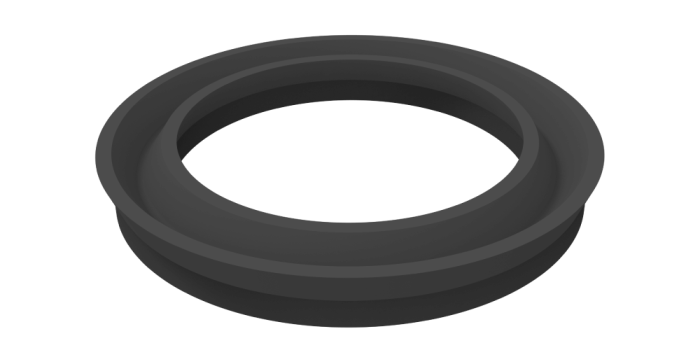

B124 – Piston Boğaz Keçesi - Görsel 2
Click to enlarge
B124 – Piston Boğaz Keçesi
B124 – Piston Boğaz Keçesi - Görsel 2

B124 – Piston Boğaz Keçesi

B124 Piston & Boğaz Keçesi; hidrolik silindirlerde hem piston hem de boğaz bölgesinde kullanılabilen, çift yönlü çalışmaya uygun sızdırmazlık elemanıdır. Optimize edilmiş profil geometrisi sayesinde düşük sürtünme ile çalışır, statik ve dinamik koşullarda güvenilir sızdırmazlık performansı sağlar. Kompakt yapısı, sınırlı kanal alanına sahip tasarımlar için ideal bir çözüm sunar.

Datasheet

Malzeme

NBR
Basınç / Bar

150
Sıcaklık

-30°C / +105°C
Hız

0.5

Doğru Ürün Seçimi

Uygulamanıza uygun ölçü konusunda destek almak için bizimle iletişime geçebilirsiniz.

Teknik Destek Talep Et
BISSAN NO d(f7) dp(h11) Db(H11) D(H11) L (+0.2/-0) H C
B124-003 3 7 6 5 3
B124-004 4 10 4.5 4 3
B124-005 5 12 6 5 3
B124-006 6 12 4.5 4 3
B124-006/1 6 15 6 5 4
B124-006/3 6 16 7 6 4.5
B124-006/5 6.45 13 4.9 4.4 3
B124-007 7 15 6 5 4
B124-007/1 7.94 12.7 4 3.5 2
B124-008 8 14 4.5 4 3
B124-008/1 8 14.2 4 3.5 3
B124-008/2 8 16 4 3.5 4
B124-008/3 8 16 4.7 4.2 4
B124-008/4 8 12 4.5 4 2
B124-010 10 14 2.5 2 2
B124-010/1 10 16 4.5 4 3
B124-010/3 10 18 6 5 4
B124-010/4 10 22 7 6 5
B124-010/5 10 19 4 3.5 4
B124-010/6 10 20 4 3.5 4.5
B124-010/7 10 23 5 4.5 5
B124-010/8 10 15 6 5 3
B124-010/9 10 14 5 4.5 2
B124-012 12 18 4.5 4 3
B124-012/1 12 20 6.5 5.5 4
B124-012/3 12 22 6 5 4.5
B124-012/4 12 24 7 6 5
B124-012/5 12.5 23 4 3.5 4.5
B124-012/6 12.5 20 5 4.5 4
B124-012/7 12.5 20.3 4 3.5 4
B124-014 14 20 4.5 4 3
B124-014/1 14 20 5.3 4.8 3
B124-014/2 14 25 4 3.5 4.5
B124-015 15 22 4.5 4 3
B124-015/1 15 24 8 7 4
B124-015/2 15 25 7 6 4.5
B124-016 16 22 4.5 4 3
B124-016/1 16 22 7 6 3
B124-016/2 16 25 6 5 4
B124-016/3 16 26 6 5 4.5
B124-018 18 26 4.5 4 4
B124-018/1 18 24 4.5 4 3
B124-018/2 18 25 4.5 4 3
B124-020 20 28 4.5 4 4
B124-020/1 20 28 9 8 4
B124-020/3 20 30 9 8 4.5
B124-020/5 20 35 11 10 5.5
B124-020/6 20 32 8.5 7.5 5
B124-022 22 30 7 6 4
B124-022/1 22 35 8 7 5
B124-022/2 22 32 6 5 4.5
B124-022/3 22 28 6 5 3
B124-024 24 30 6 5 3
B124-024/1 24 32 4.5 4 4
B124-024/2 24 34 6 5 4.5
B124-024/3 24.5 32 6 5 4
B124-025 25 33 8 7 4
B124-025/1 25 40 7 6 5.5
B124-027 27 36 7 6 4
B124-028 28 38 6 5 4.5
B124-028/2 28 52 11 10 7
B124-029 29 35 7 6 3
B124-030 30 40 10 9 4.5
B124-030/1 30 45 11 10 5.5
B124-030/2 30 55 13 12 7
B124-032 32 42 9 8 4.5
B124-032/1 32 40 8 7 4
B124-032/2 32 48 9 8 5.5
B124-032/3 32 40 4.5 4 4.5
B124-033 33 42 8 7 4
B124-035 35 45 6 5 4.5
B124-035/1 35 45 7 6 4.5
B124-035/2 35 42 6.3 5.3 4.5
B124-040 40 50 6 5 4.5
B124-040/1 40 60 11 10 7
B124-040/2 40 48 9 8 4
B124-046 46 70 13 12 7
B124-048 48 60 7 6 5
B124-048/1 48 60 8 7 5
B124-050 50 80 16 15 8
B124-050/1 50 75 13 12 7
B124-055 55 70 11 10 5.5
B124-058 58 70 7 6 5
B124-060 60 100 21 20 10
B124-061 61 73 7 6 5
B124-062 62 86 13 12 7
B124-062/1 62 72 6 5 4.5
B124-064 64 80 9 8 5.5
B124-072 72 84 9 8 5
B124-072/1 72 84 7 6 5
B124-072/2 72 82 6 5 4.5
B124-075 75 100 13 12 7
B124-075/1 75 90 8.5 7.5 5.5
B124-078 78 86 9 8 4
B124-080 80 100 11 10 7
B124-082 82.55 95.25 10.52 9.52 5.5
B124-130 130 150 11 10 7
B124-135 135 150 11 10 5.5
B124-220 220 250 16 15 7.5
B124-230 230 270 21 20 10
B124-290 290 330 21 20 10
Tümünü Gör

AVANTAJLARI

  • Piston ve boğaz uygulamalarında çift amaçlı kullanım imkânı

  • Optimize dudak profili ile yüksek statik ve dinamik sızdırmazlık

  • Düşük sürtünme karakteristiği sayesinde akıcı hareket ve verimli çalışma

  • Kompakt kanal tasarımı ile dar montaj alanlarında avantaj

  • Aşınmaya dayanıklı yapı ile uzun servis ömrü

  • Kolay montaj ve düşük bakım ihtiyacı

KULLANIM ALANLARI

  • Hidrolik silindir piston ve boğaz bölgeleri

  • Endüstriyel hidrolik silindirler

  • Mobil hidrolik sistemler (vinç, kaldırma platformu, iş makineleri vb.)

  • Tarım makineleri hidrolik uygulamaları

  • Kompakt tasarıma sahip hidrolik ekipmanlar
