B108 – Kompakt Set

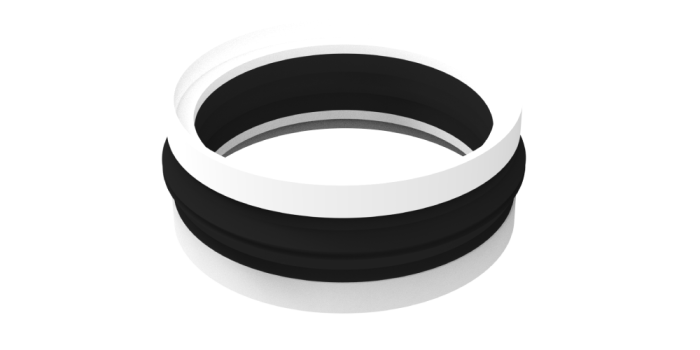

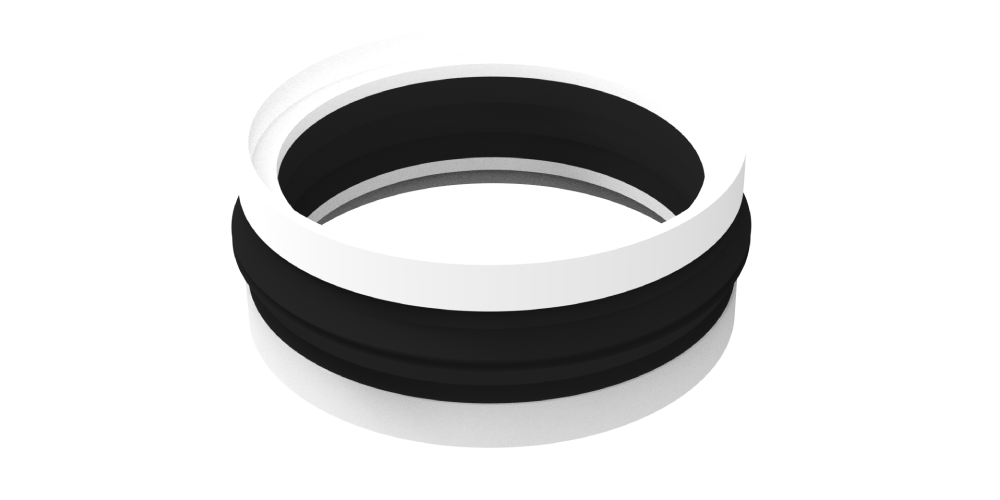

B108 Kompakt Piston Seti; dinamik çalışma yüzeyi bez ile güçlendirilmiş elastomer sızdırmazlık ringi ve iki adet kesimli termoplastik yataklama (kılavuz) ringinden oluşan, üç parçalı çift etkili piston sızdırmazlık elemanıdır. Kompakt tasarımı sayesinde hem sızdırmazlık hem de yataklama fonksiyonunu tek yapıda birleştirerek hidrolik silindirlerde yüksek basınç altında güvenilir ve stabil çalışma sağlar.

Datasheet

Malzeme

BEZLİ NBR

,

NBR

,

PTFE
Basınç / Bar

400
Sıcaklık

-30°C / +100°C
Hız

5.0

Doğru Ürün Seçimi

Uygulamanıza uygun ölçü konusunda destek almak için bizimle iletişime geçebilirsiniz.

Teknik Destek Talep Et
BISSAN NO D (H10) d (h11) L (+0.2/-0) ds (h8) d1 (±0.1) d2 (+0/-0.1) A (+0.1/-0) L1 C
B108 025-017 25 17 13.5 21 24.4 14 2.1 3.2 4
B108 030-021 30 21 13.5 27 29.4 21 2.2 2.1 4
B108 030-022 30 22 13.5 26 29.4 19 2.1 3.2 4
B108 032-024 32 24 15.5 28 31.4 21 3.1 3.2 4
B108 035-027 35 27 15.5 31 34.4 24 3.1 3.2 4
B108 040-032 40 32 15.5 36 39.4 29 3.1 3.2 4
B108 045-037 45 37 15.5 41 44.4 34 3.1 3.2 4
B108 050-038 50 38 20.5 46 49.4 - - 4.2 4
B108 060-048 60 48 20.5 56 59.4 - - 4.2 4
B108 063-051 63 51 20.5 59 62.4 - - 4.2 4
B108 065-053 65 53 20.5 61 64.4 - - 4.85 4
B108 070-058 70 58 20.5 66 69.4 - - 4.2 4
B108 075-063 75 63 20.5 71 69.4 - - 4.2 4
B108 080-065 80 65 20 76 78.50 - - 5 5
B108 080-066 80 66 22.5 76 79.4 - - 5.2 4.5
B108 085-071 85 71 22.5 81 84.4 - - 5.2 4.5
B108 090-076 90 76 22.5 86 89.4 - - 5.2 4.5
B108 095-081 95 81 22.5 91 94.4 - - 5.2 4.5
B108 100-086 100 86 22.5 96 99.4 - - 5.2 4.5
B108 110-096 110 96 22.5 106 109.4 - - 5.2 4.5
B108 115-101 115 101 22.5 111 114.4 - - 5.2 4.5
B108 120-106 120 106 22.5 116 119.4 - - 5.2 4.5
B108 125-103 125 103 26.5 121 124.4 - - 5.2 6
B108 125-108 125 108 26.5 121 124.4 - - 7.2 5
B108 140-123 140 123 26.5 136 139.4 - - 7.2 5
B108 150-133 150 133 26.5 146 149.4 - - 7.2 5
B108 160-140 160 140 25 155 158 - - 6.3 6
B108 160-143 160 143 26.5 156 159.4 - - 7.2 5
B108 170-153 170 153 26.5 166 169.4 - - 7.2 5
B108 180-163 180 163 26.5 176 179.4 - - 7.2 5
B108 200-180 200 180 31.5 196 199.4 - - 9.2 6
B108 220-200 220 200 31.5 216 219.4 - - 9.2 6
B108 250-225 250 225 31.5 246 249.4 - - 6.6 6
B108 250-230 250 230 31.5 246 249.4 - - 9.2 6
Tümünü Gör

AVANTAJLARI

  • Üç parçalı kompakt yapı ile hem sızdırmazlık hem kılavuzlama işlevini aynı sette sunar
  • Bez takviyeli elastomer ring sayesinde iyileştirilmiş aşınma direnci ve uzun servis ömrü sağlar
  • Düşük sürtünme, stick-slip yapmayan çalışma karakteristiği ile sistem verimliliğini artırır
  • Dinamik ve statik koşullarda yüksek sızdırmazlık performansı sunar
  • Kompakt gövde yapısı sayesinde piston boyutlarında tasarım esnekliği ve daha kısa silindir tasarımına imkan verir

KULLANIM ALANLARI

  • Maden ve iş makinalarının hidrolik silindirlerinde

  • Demir–çelik endüstrisi ekipmanlarında

  • Marin ve offshore hidrolik sistemlerinde

  • Yer hareket (earth moving) ve inşaat makinalarında

  • Genel endüstriyel hidrolik pres ve güç ünitesi uygulamalarında
